結構及工作原理

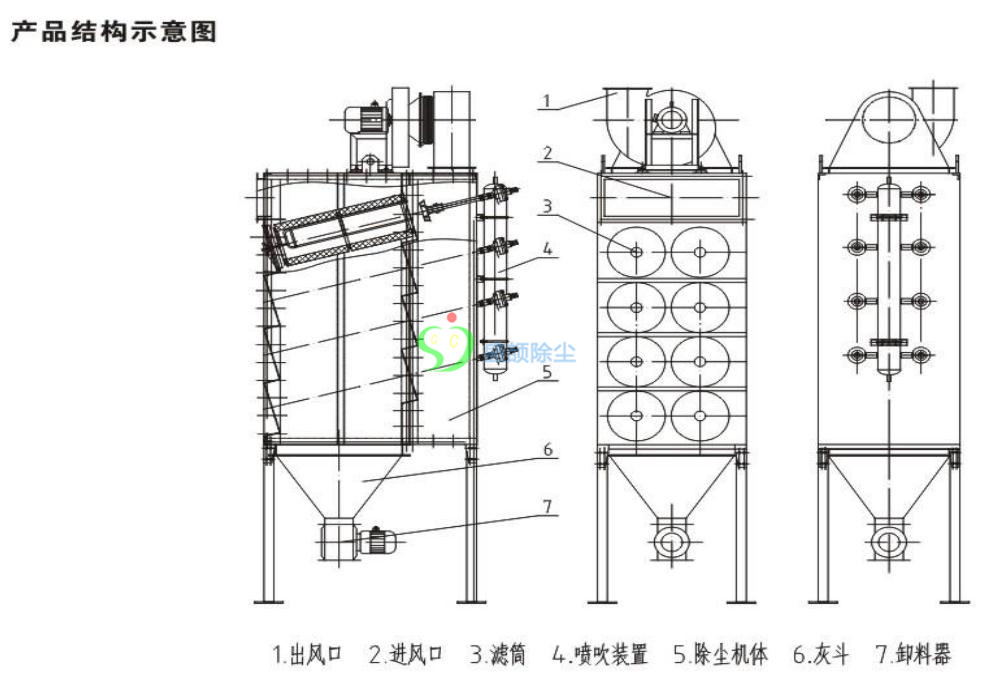

DFT系列濾筒式除塵器由進風管、排風管、箱體、灰斗、清灰裝置、濾筒及電控裝置組成。含塵氣體由進風管進入除塵器后，由于氣流斷面突然擴大，氣流中一部分顆粒粗大的塵粒在重力和慣性力 的作用下 沉降下來，粒度細、密度小的塵粒進入過濾室后，通過布朗擴散和篩濾等綜合效應，使粉塵沉積在濾料表面，凈化后的氣體進入凈氣室由排氣管經風機排出。濾筒式除塵器的阻力隨濾料表面粉塵層厚度的增加而增大，陽力達到某一規定值時，進行清灰， 此時脈沖控制儀控制脈沖閥的啟 閉。當脈沖閥開啟時，氣包內的壓縮空氣通過脈沖閥經噴吹管上的小孔噴射出一股高速、高壓的引射氣流，從而形成一股相當于引射氣流體積1-2倍的誘導缺陷流，一同進入濾筒內，使濾筒內出現瞬間正壓并產生鼓脹和微動，把沉積在濾料上的粉塵脫落，掉入灰斗內，灰斗內的粉塵通過卸料器連續排出。

基本特點

1、由于濾料折褶使用，布置密度大， 除塵器結構緊湊，體積小，濾料性能要韌性大;
2、濾筒高度小，安裝方便，使用維修工作量小;

3、與 同體積除塵器相比，過濾面積相對較大，過濾風速小，阻力不大;
4、濾料折褶要求兩端密封嚴格，不能漏氣，否則會降低除塵效果。
