結構及工作原理

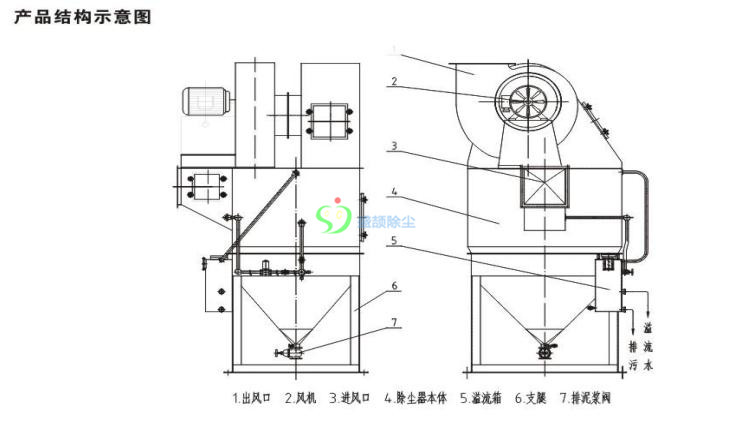

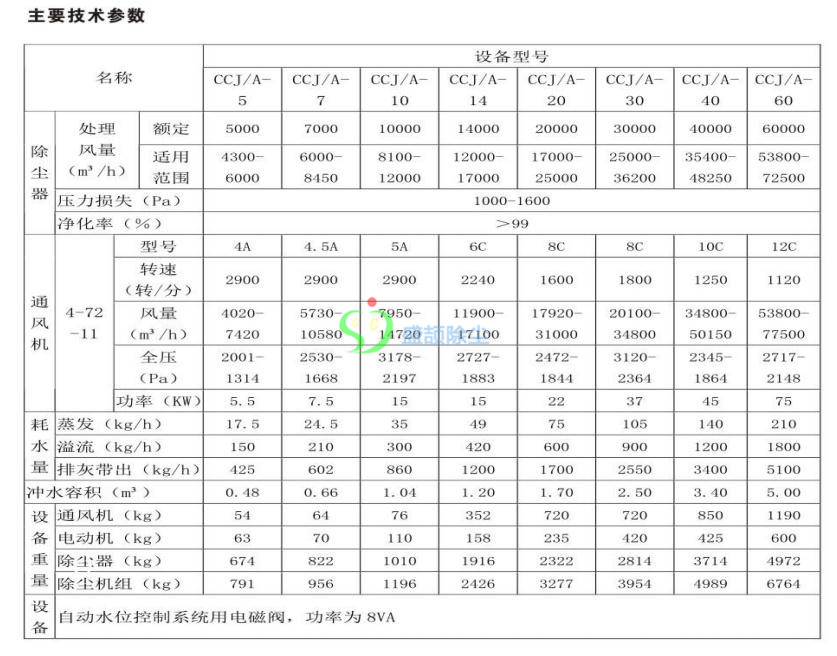

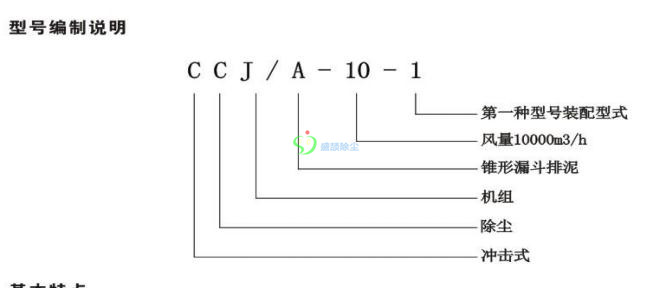

CCJ/A系列沖激式除塵機組主要由箱體、S板、凈氣室、擋水板、水位控制裝置、供水閥、排水閥等組成。按排灰方式分類∶

a.直排式--利用 閘板閥控制，灰水 混合物連續排放; b.扒渣式--在設備灰斗內安裝連續扒渣機，直接扒渣。按S板排列形式分類∶

1.單側式?jīng)_激式除塵器--利用單個S板組合而成的。即單側進風，對應側排氣，風機座裝在除塵器上。具有容量小、結構簡單、性能可靠、移動 方便等特點;

2.雙側式?jīng)_激式除塵器--利用 Ω 形通道集中進風，S板分列兩側，按風量負荷組合而 成。具有結構合理、風量適宜、性能穩定和成本低的特點;

3.復合式?jīng)_激式除塵器--發揚雙側式?jīng)_激式除塵器的結構優勢，按風負荷量科學排列、合理組合為雙通道或多通道進風的除塵器。

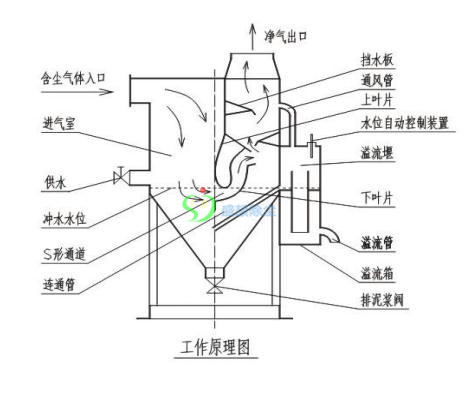

含塵氣體由通風機吸入除塵器入口，氣流轉彎向下沖擊于水面，部分較大的塵粒灌入水中。當含塵氣體以 18-35m/s的速度通過上、下葉片的"S'"形通道時，激起大量的水花，與水氣充分接觸，絕大部分微細的塵?；烊胨校购瑝m氣體得以充分的凈化。經由"S"形通道后，由于離心力的作用，獲得塵粒的水又回到漏斗。凈化后的氣體由分霧室外擋水板除掉水滴后經凈氣出 口和通風機排出除塵機組，泥漿則由漏斗的排漿 閥定 期排出，新水則由供水管路補充。機組內的水位由溢流箱控制，當水位高出溢流堰時，水便流進水封并由溢流管排出，抽在溢流箱上的水位自動控制裝置能保證水面在3-5mm的范圍內 變動，從而保證機組穩定的高效率和節 約用水。溢流箱上部 用通風管與凈氣分霧室連通，使兩者具有相 同高度的水面。溢流箱的水是通過插入插入除塵器下部連通的，以保持溢流箱水面平穩。
