結構及工作原理

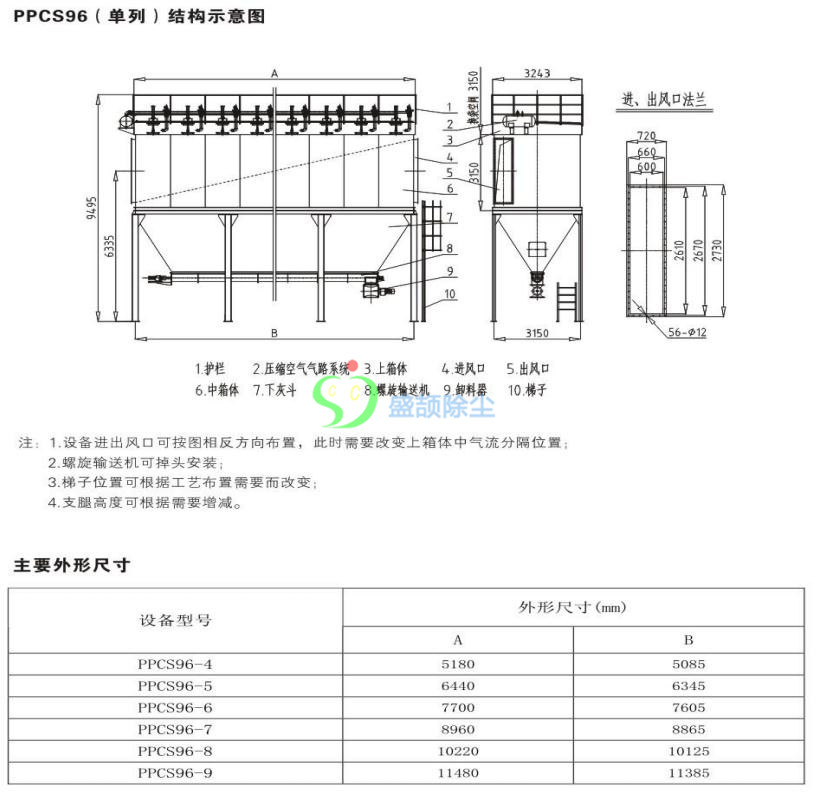

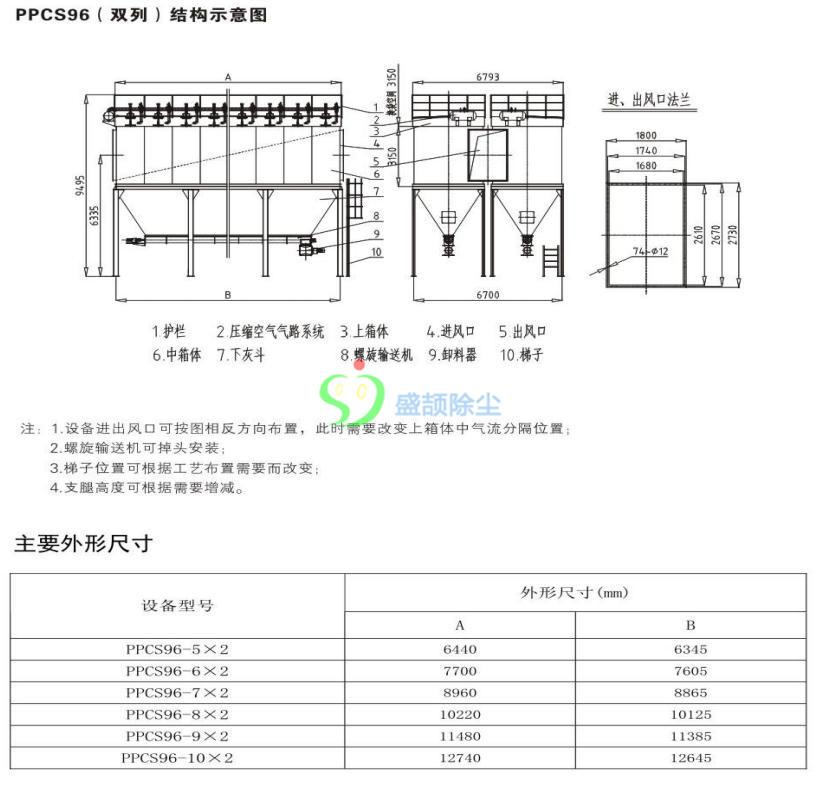

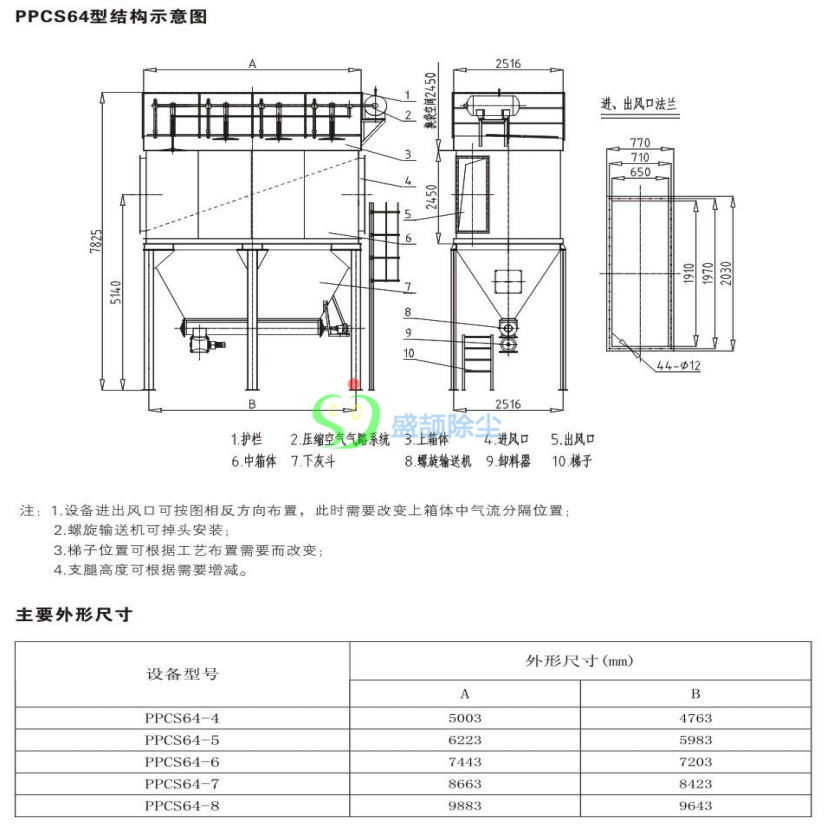

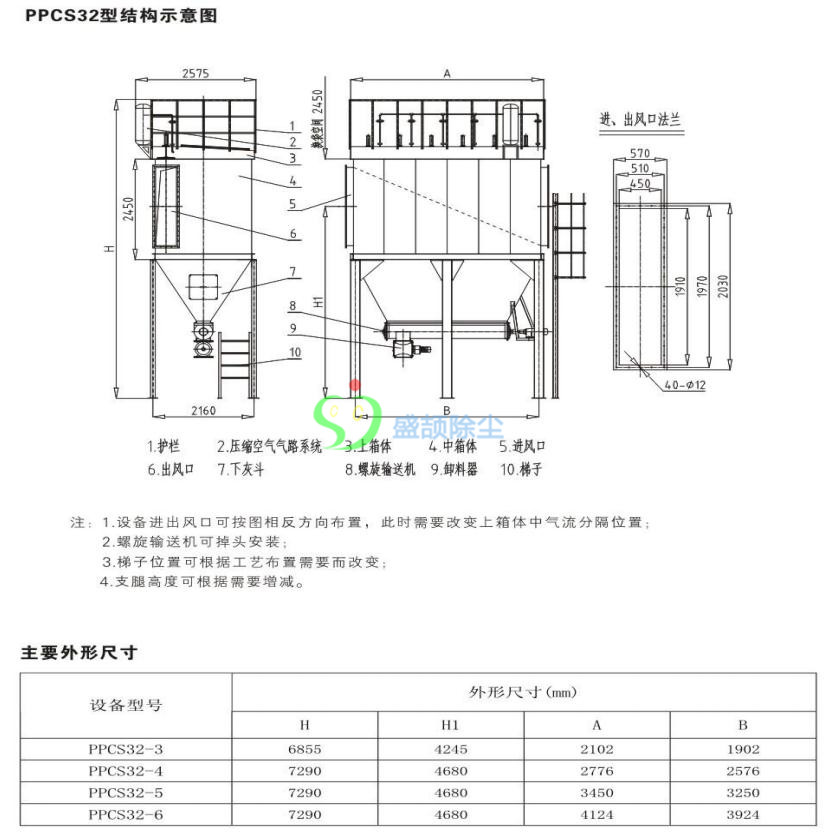

PPCS系列氣箱式脈沖布袋除塵器主體結構由箱體、袋室、灰斗、進出風道等幾大部 分組成，并配有基礎支柱、爬梯、欄桿、檢修 門、壓縮空氣氣路系統、清灰控制系統、卸灰系統等幾部分。PPCS袋收塵器主要采用下進氣分室結構，收塵器被分隔 為數個箱區，每箱有32、64、96等條袋子，并在每箱側邊出口 管道上裝有一個氣缸帶動的提升閥。
當含塵煙氣由中部箱體經進風道進入灰 斗時，部分較大的塵粒由于慣性碰撞、自然沉降等作用直接落入灰斗，其它塵粒隨氣流上升進入各個袋室，經濾袋過濾后，塵粒被阻留在濾袋外側，凈化后的氣體 由濾袋內部進入上箱體，再通過提升閥、出風口排入大氣?；叶分械姆蹓m定時或連續由剛性葉輪卸料器及螺旋輸送機卸出。隨著過濾過程的不斷進行，濾袋外側所附積的粉塵不斷增加，從而導致袋收塵器本 身 的陽力也逐漸升高，當阻力 達到預先設定值時，清灰控制器 發出信號，首先令一個袋室的提升閥 關閉 以切斷該室 的過濾氣流，然后打開 電磁脈沖閥，以極短的時間（0.1～0.2秒）向箱內噴入0.4～0.6MPa的壓縮空氣，壓縮空氣在箱內高速膨脹，使濾袋產生高頻振動變形，再加上逆氣流的作用，使濾袋外側所附粉塵脫落。在充分考慮了粉塵的沉降時間（保證所脫落的粉生能夠有效落入灰 斗）后，提升閥打開，此袋室再次進入過濾狀態，而下 —袋室則
進入清灰狀態，如此一個周期。PPC袋收塵器是由多個獨立的室組成的，清灰時各室按順序分別進行，互不干擾，實現長期連續運行。
基本特點
1、綜合 了分室反吹和脈沖噴吹清灰各類除塵器的優點，克服了分室反吹清灰強度不夠，脈沖噴吹清灰和過濾同時進行的缺點;
2、采用離線清灰技術進行分室脈沖清灰，提高了清灰效果，延長濾袋使用壽命，增加 了使用 適應性;
3、采用PLC可編程 自動控制技術，定時定阻分室輪換自動噴吹清灰，實現自動化運行，性能穩定，自動卸灰;
